Oリング FKM-90 AN6230-45 ＜線径φ3.53mm × 内径φ209.14mm＞

Oリング.com（オーリングドットコム）は、規格Oリングのダイレクト販売サイトです。隅々まで網羅した材質と寸法のラインナップ、潤沢な在庫からの即日出荷、数量ランク制の価格設定など、安心で高品質なサービスを提供します。

STEP1：材質の選定
Oリングの販売
>
STEP2：寸法の選定（規格）
FKM-90
>
STEP3：呼び番号の選択
FKM-90　AN6230規格
>
STEP4：商品
OR FKM-90 AN6230-45-N

価格

― ご購入の数量単位を選択して下さい ―

100個
93,000円(税込102,300円)

ご購入の数量単位を選択して下さい

口

Oリング FKM-90 AN6230-45の詳細

材質「FKM-90」について

概要

FKM-90は、高温の高圧部で使用するOリングに広く用いられているフッ素ゴム材質です。原材料の2元系フッ素ゴムに由来する優れた耐熱性と耐薬品性を持ち、燃料油（灯油・軽油・ガソリンなど）にも使用できる耐油性を有します。また、硬度がA90と高く強度面で優れており、伸び率などは低下していますが耐圧性が向上しています。尚、フッ素ゴムは当社が最も得意としている材質です。汎用グレードの2元系フッ素ゴム以外にも、当社製品を特徴付ける様々な高機能グレードを取り揃えております。

Oリング材質の耐性

＊	名称（規格名や通称）	：	FKM-90、90°FKM、90°バイトン、高硬度フッ素ゴム、バイトン90
＊	代表的な特性（優）	：	耐熱性、耐薬品性、耐油性、耐候性、耐圧性
＊	（劣）	：	耐蒸気性、耐極性溶剤性、伸縮性
＊	使用温度範囲の目安	：	-10～230℃
＊	最高耐圧性能の目安	：	6MPa（バックアップリングなし）
＊	含有物質等の法規制	：	環境負荷物質（RoHS指令10物質）；閾値以下 REACH規制対象物質（SVHC物質）；意図的添加なし TSCA PBT5物質（DecaBDE、2,4,6-TTBP、PIP(3:1)、HCBD、PCTP）；意図的添加なし

物性

試験種類

項目

規格値
(JIS B2401:2012)

常態物性試験

硬さ（JIS-A）

A90±5

引張強さ

>10.0MPa

伸び率

>80％

100％引張応力

―

耐熱老化試験
(230℃×72時間)

硬さ変化

<+5

引張強さ変化率

>-10％

伸び変化率

>-25％

圧縮永久歪み試験
(200℃×72時間)

圧縮永久歪み率

<40％

サイズ「AN6230-45」について
概要	＊規　　格：ＡＮ６２３０規格（円筒面固定用／JIS W1517）＊呼び番号：４５＊呼び替え：AS568-267（AS568規格）
寸法 [ｍｍ]	Oリング			Oリング溝
	線径〔Ｗ〕 (基本公差)	内径〔ＩＤ〕 (基本公差)	外径〔ＯＤ〕 (基本公差)	ｄ	Ｄ	Ｇ（+0.25/0）			Ｈ	Ｒ最大
	線径〔Ｗ〕 (基本公差)	内径〔ＩＤ〕 (基本公差)	外径〔ＯＤ〕 (基本公差)	ｄ	Ｄ	BRなし	片側BR	両側BR	Ｈ	Ｒ最大
	3.53 （±0.10）	209.14 （±1.27）	216.20 （±1.47）	209.55 （0/-0.05）	215.72 （+0.05/0）	4.78	5.72	7.72	2.82 （±0.05）	0.64
	* 公差はNBR-70-1を基準にした基本値です。材質の種類によって変動するのでご注意下さい。			* 溝寸法は参考値です。

その他

この商品「Oリング FKM-90 AN6230-45」は、製作品です。納期は数量等により変動する為、ご注文承諾時に改めてご連絡いたします。
この商品の大口／定期購入を検討されている場合は、別途ご相談下さい。
当サイトに掲載されている使用範囲や性能データは、選定のヒントとして活用して頂く為の参考資料です。実際のご使用では様々な要素が複合的に関係することから、一般的な仕様が該当しない場合があります。製品の実運用に際しては、お客様ご自身で適合性を確認した上でご使用をお願いいたします。

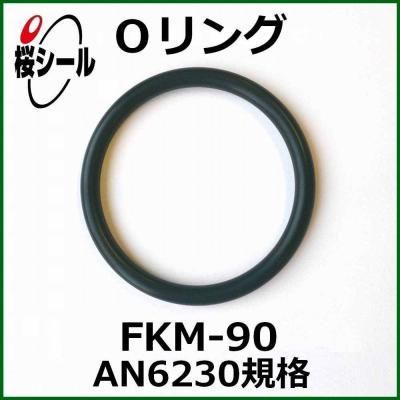

写真は、目安として色調などを確認して頂く為のイメージです。
出荷時の梱包常態を維持して冷暗所で保管し、出来るだけ早めにご使用ください。
名称については、以下のように呼ばれている場合もあります。
90FKM AN6230-45, 4D90 AN6230-45, FKM90-AN6230-45, 90°FKM AN6230-45, ９０ＦＫＭ　ＡＮ６２３０－４５, ４Ｄ９０　ＡＮ６２３０－４５, ９０°ＦＫＭ, ﾊﾞｲﾄﾝ90, Oﾘﾝｸﾞ, ｵｰﾘﾝｸﾞ
